أنظمة الرادار المشتركة

تطورت أنظمة الرادار بشكل كبير في كيفية تكوينها ، والإشارات التي تستخدمها ، والمعلومات التي يمكن التقاطها ، وكيف يمكن استخدام هذه المعلومات في تطبيقات مختلفة.

يستخدم الرادار على نطاق واسع في المجالات العسكرية والمدنية ، بما في ذلك:

المراقبة (تحديد التهديد ، كشف الحركة أو صمامات القرب)

الكشف والتتبع (تحديد الهدف وتتبعه أو الإنقاذ البحري)

الملاحة (تجنب اصطدام السيارات أو التحكم في الحركة الجوية)

تصوير عالي الدقة (رسم خرائط التضاريس أو توجيه الهبوط)

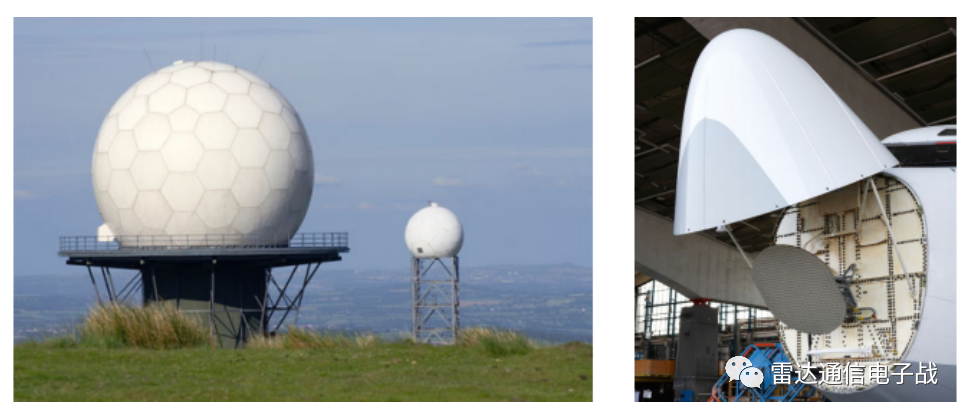

تتبع الطقس (تحذيرات العواصف أو لمحات الرياح)

بعض أنظمة الرادار الشائعة مع أنواع الإشارات المختلفة مذكورة أدناه:

رادار الموجات المستمرة (دوبلر):نظام رادار موجة مستمرة ينقل إشارة موجة مستمرة على تردد ثابت. الإشارة المستلمة لديها تحول دوبلر يمكن استخدامه لتحديد سرعة الهدف. غالبًا ما يستخدم نظام الرادار هذا لرصد حركة المرور.

رادار FMCW:نظام رادار FMCW ينظم تردد إشارة CW لإنتاج مرجع توقيت. مع هذه المعلومات ، بالإضافة إلى السرعة ، من الممكن قياس النطاق. ميزة كبيرة من رادارات الموجات المستمرة هي أنها توفر نتائج مستمرة (مقارنة بأنظمة رادار النبض). وغالبا ما تستخدم أنظمة الرادار هذه لقياس الارتفاع الدقيق للطائرات أثناء الهبوط.

رادار النبض:نظام رادار نبضي أساسي (غير متماسك) يحدد نطاق واتجاه الهدف عن طريق قياس الفرق الزمني بين النبضات المرسلة والمستلمة. بما أن الطور عشوائي بين النبضات ، فإن النظام غير متماسك. المراقبة الجوية بعيدة المدى هي تطبيق شائع لأنظمة الرادار هذه.

رادار نبض دوبلر:هذا هو نظام رادار متماسك يمكن فيه الحصول على معلومات أخرى غير مدى واتجاه الهدف-سرعة الهدف-بناءً على التغيير في المرحلة بين النبضات المستلمة. عادة ما يتم استخدام معدلات تكرار النبضة العالية (PRRs) ، مما يجعل قياسات السرعة الشعاعية أكثر دقة ، ولكن دقة النطاق أقل. أنظمة رادار نبض دوبلر تكشف الأهداف المتحركة بينما تقمع فوضى ثابتة ، وهو أمر ذو أهمية كبيرة لتطبيقات مراقبة الطقس.

رادار مؤشر الهدف المتحرك (MTI):يستخدم رادار MTI أيضًا تردد دوبلر لتمييز الأهداف المتحركة من الأهداف الثابتة والفوضى. إن شكله الموجي عبارة عن سلسلة من نبضات PRR المنخفضة ، وبالتالي تجنب غموض النطاق ، ولكن التضحية بدقة السرعة. غالبًا ما تستخدم هذه الأنواع من أنظمة الرادار في تطبيقات البحث والمراقبة الأرضية للطائرات.

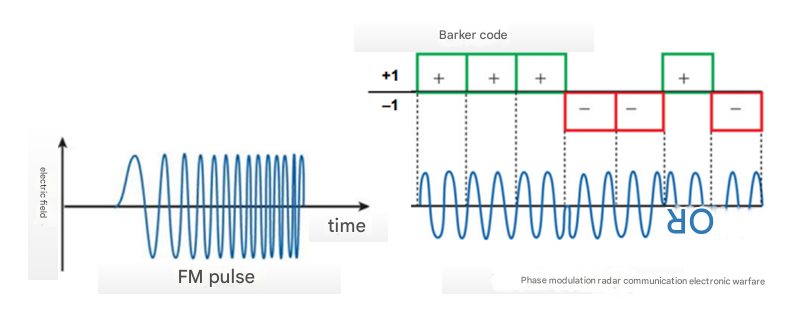

رادار ضغط النبض:توفر إشارات عرض النبضة القصيرة دقة نطاق أفضل ، ولكنها محدودة في النطاق. تحتوي إشارات عرض النبضة الطويلة على المزيد من الطاقة ، مما يوفر مدى كشف أطول ، ولكن تضحي بدقة النطاق. يجمع ضغط النبض بين المزايا المرتبطة بالطاقة لعرض النبض الطويل مع مزايا دقة عرض النبض القصير. عن طريق تعديل التردد (e. ز. ، تعديل التردد الخطي) أو الطور (e. ز. ، باستخدام رموز باركر) للإشارة المرسلة ، يمكن ضغط النبضات الطويلة في جهاز الاستقبال بمقدار يساوي عكس عرض النطاق الترددي للإشارة المعدلة ؛ تميل العديد من أنظمة مراقبة الطقس إلى استخدام رادارات ضغط النبض.

رادار أحادي الاستاتيك:في رادار أحادي الاستاتيكيه ، يتشارك المرسل والمستقبل نفس الهوائي عن طريق مضاعفة المجال الزمني.

رادار بيستتيك:نظام رادار حيث يتم فصل هوائيات الإرسال والاستقبال (عادة على مسافة كبيرة أو زاوية الإزاحة) يسمى نظام رادار bisttic. غالبًا ما تُستخدم أنظمة الرادار غير الشبح للكشف عن الأهداف الشبح ، حيث تتجنب تقنية التخفي عن قصد عكس إشارات الرادار في اتجاه جهاز الإرسال.

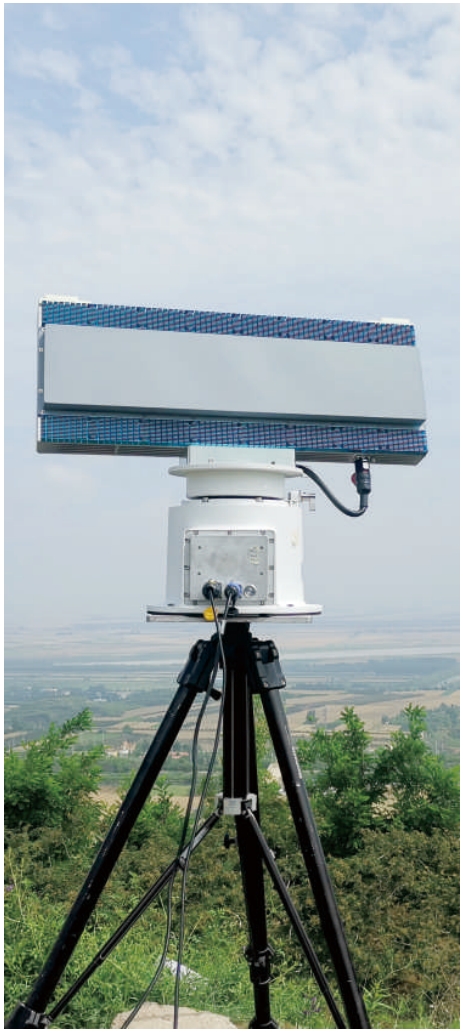

مراحل مجموعة الرادار:يمكن أن يستخدم نظام الرادار صفيفة من الهوائيات التي قد تحتوي على شباك أو هوائيات. من خلال التحكم الدقيق في مرحلة وسعة كل عنصر هوائي ، يمكن تشكيل نمط الحزمة الشاملة للصفيف. هذه الهوائيات الصفيفية المرحلية هي بديل للهوائيات الممسوحة ضوئيًا ميكانيكيًا ، والتي عادة ما تكون أثقل وأكثر عرضة للفشل.

بالإضافة إلى ذلك ، سيؤدي فشل نقطة واحدة للمحرك إلى فشل النظام الميكانيكي ، في حين أن فشل عنصر واحد أو أكثر من هوائي صفيف مرحلي لن يتسبب في فشل نظام الرادار بأكمله. هناك نوعان أساسيان من أنظمة رادار المصفوفة (ESA) الممسوحة ضوئيًا إلكترونيًا: ESA السلبي (PESA) و active ESA (AESA)
