تصنيف وتطبيق حلقة الانزلاق

حلقة الانزلاق عبارة عن حلقة متصلة بالموصل المركزي ، وحلقة متصلة بالطبقة الخارجية للكبل كحلقة حماية. عادة ما تستخدم حلقات الانزلاق المحجوبة المحورية لنقل الإشارات فوق 12 ميجا هرتز. المقطع العرضي لهذه الحلقة المنزلقة هو على شكل أخدود ، وهو في الأساس موصل محوري مستطيل. هناك أيضًا حلقة انزلاق ذات تردد متوسط السعة. الموصل المركزي على شكل حلقة ، مدعوم بطبقة التدريع مع وسادات عازلة. حلقة الانزلاق ذات التردد المتوسط هي مجموعة حلقات الانزلاق المستخدمة لنقل إشارات وطاقة الرادار ذات التردد المتوسط (عشرات الميغاهيرتز). هذا النوع من حلقات الانزلاق له تردد أعلى ، ويمكن استخدام حلقات الانزلاق العادية لنقل أقل من 12 ميجا هرتز.

حلقات الانزلاق منخفضة التردد هي مكونات حلقة الانزلاق التي تستخدم جهات اتصال منزلقة لنقل إشارات التردد المنخفض والطاقة. عادة ما يكون هناك نوعان من حلقات الانزلاق: حلقة الانزلاق الأسطوانية وحلقة الانزلاق التفاضلية. تنقسم الحلقة الموصلة لحلقة الانزلاق الأسطوانية إلى حلقة مسطحة وحلقة V. عادة ما تكون مادة الحلقة الموصلة مصنوعة من النحاس والنحاس الأصفر وفضة العملات المعدنية والذهب ، وتشمل الفرش البلاديوم وسبائك الذهب أو فرش سلكية مطلية بالذهب وفرش اصطناعية من النحاس والجرافيت.

مؤشرات الأداء الكهربائي لمكونات حلقة الانزلاق هي: مقاومة العزل ، ومقاومة التلامس ، وقوة العزل الكهربائي ، والتداخل. لحلقات الانزلاق ذات التردد المتوسط ، بسبب التردد العالي ، التدريع ، مطابقة المقاومة ، جهد الضوضاء ، إلخ. من حيث التصميم الهيكلي ، من الضروري أولاً ضمان اتصال موثوق واتصال مستمر لجميع الخطوط. لذلك ، يجب أن تكون المادة المستخدمة للفرشاة موصلية كهربائية جيدة ، ويجب أن يكون الضغط على حلقة الانزلاق مناسبًا ، كما أن انحراف وإهتزاز حلقة الانزلاق صغيران ، وعزم دوران منخفض الاحتكاك جيد الكشط لسهولة الصيانة

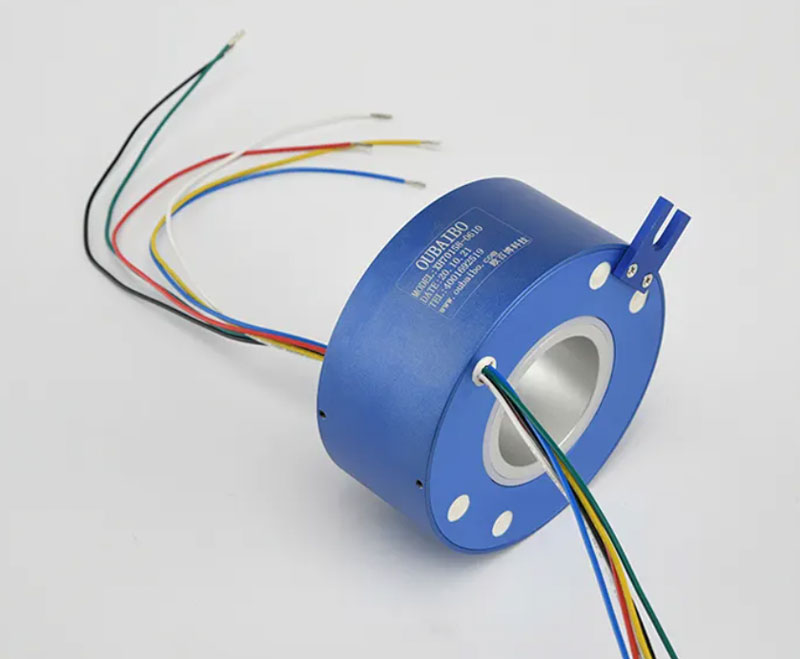

أنواع هيكل حلقة الانزلاق الأسطوانية: وفقًا لاحتياجات التركيب ، يمكن تقسيمها إلى نوع العمود ومن خلال نوع الثقب

ما هي المعلمات التقنية المهمة التي يجب تقديمها عند اختيار حلقة الانزلاق: 1. سرعة العمل أثناء الدوران. قنوات الدارة وقنوات الإشارة (الدوائر ، الحلقات وأرقام القنوات كلها مرادفة ، إذا كانت هناك حلقة أو أرضية ، فهي دائرة منفصلة ، يمكن استخدام بعض حلقات الانزلاق بواسطة دوائر أخرى ، لذلك يتم حسابها مرة واحدة فقط). 3. الحد الأقصى للجهد والتيار لدائرة الطاقة ودائرة الإشارة. 5. درجة حرارة العمل. 6. مستوى الحماية (كلا متطلبات الختم)

هل خواتم الانزلاق الموصلة لها إشارة تدابير مضادة للتداخل ؟

الإجابة: حلقة الانزلاق الموصلة بدقة هي مكون بمساحة صغيرة وأسلاك كثيفة. وتتركز جميع أنواع الإشارات في حلقة الانزلاق. بسبب الحث المتبادل وتأثير السعة المتبادل بين الإشارات ، فإن الفرشاة المنزلقة والمسار الدائري على اتصال. لا يمكن حمايته في كل مكان ، واقتران السعة خطير بشكل خاص. يمكن للتكنولوجيا الحالية ، بالنظر إلى التصميم الهيكلي لحلقة الانزلاق وتصميم الأسلاك الداخلية لحلقة الانزلاق ، تجنب التداخل بين الطاقة والإشارة تمامًا ، والتداخل بين الإشارة والإشارة ، ويمكن أن يمنع التداخل الكهرومغناطيسي من الخارج إلى داخل حلقة الانزلاق.

ما الإشارات التي يمكن أن تنقلها حلقة الانزلاق:

الآن يمكن أن تنقل حلقة الانزلاق جميع إشارات التردد المتوسط والمنخفض الشائعة ، وإشارات التحكم في الحافلة وما إلى ذلك.

مثل: ناقل داخلي ، ناقل علبة ، بروفيبوس ، RS422 ، RS485 ، تحكم PLC ، فيديو تناظري ، صوت رقمي ، إيثرنت جيجابت ، درجة الحرارة ، إشارة مستشعر الوزن ، إلخ.

تستخدم الآن العديد من حلقات الانزلاق في الدفاع الوطني والمجالات العسكرية ، مثل معدات طائرات الاستطلاع ورادار الدفاع الجوي ونظام المدفعية وهوائي الإنذار المبكر ونظام اختبار الصواريخ.
