ما هي وظيفة كل سلك في السلك 8 النواة لكابل الشبكة في نظام المراقبة بالفيديو ؟

عندما يتصل العديد من الأصدقاء بكبل الشبكة ، فإنهم عادة لا يعرفون الأسلاك النحاسية الثمانية في كابل الشبكة ، أيها هم الذين يضمنون النقل الطبيعي للشبكة ؟ أول شيء يجب معرفته هو الوظيفة الكلية للأسلاك النحاسية الثمانية. من أجل تقليل التداخل المتبادل للإشارات الكهرومغناطيسية ، يتم لف الأسلاك النحاسية الثمانية معًا بكثافة معينة. بهذه الطريقة ، عند إرسال الإشارات الكهربائية ، فإن موجات الراديو المشعة من بعضها البعض ستلغي بعضها البعض ، مما يزيل التداخل بشكل فعال. اسم الزوج الملتوي مشتق أيضًا من هذا الهيكل.

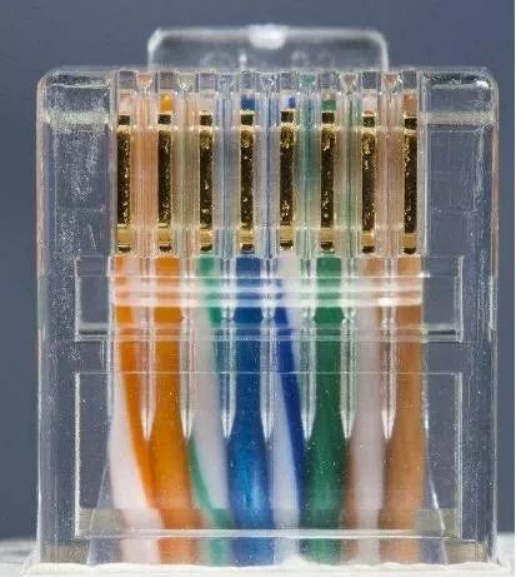

تم استخدام أول تطبيق للزوج الملتوي لنقل إشارات الهاتف ، ثم تم إدخاله تدريجيًا في نقل الإشارات الرقمية. الآن ، يتم استخدام الفئة 5e الملتوية للزوج والفئة 6 الملتوية على نطاق واسع. يمكن أن يصل الحد الأقصى لعرض النطاق الترددي إلى صيرفة Mbps. العيب الوحيد للزوج الملتوي هو أن مسافة الإرسال قصيرة ، والتي يمكن أن تصل فقط إلى ، متر. بشكل عام ، تحتاج الفئة 5 فوق الفئة 5 من الكابلات الملتوية الزوج إلى استخدام أربعة أزواج من الأسلاك ، أي الأسلاك 8 النواة. أدناه ، يستخدم عمومًا 1 ، 2 ، 3 ، 6 ، أربعة أسلاك. الخط الرئيسي (المعيار 568B): تسلسل الخط في كلا الطرفين هو نفسه ، وتسلسل الخط هو: البرتقالي والأبيض والبرتقالي والأخضر والأبيض والأزرق والأبيض ، أخضر ، بني-أبيض ، بني. خط عكسي (568A): طرف واحد هو تسلسل خط الخط الإيجابي ، والطرف الآخر هو: أخضر-أبيض ، أخضر ، برتقالي-أبيض ، أزرق ، أزرق-أبيض ، برتقالي ، بني-أبيض ، بني. مكبس المراقبة الأول: تسلسل خط 568A ليس ضروريًا للحفظ ، لم يعد أحدهما يستخدم تسلسل الخط هذا ، وعندما يتم استخدام الآخر ، فقط قايض 13 و 26 على أساس B.

على وجه التحديد ، لماذا تستخدم أربعة أسلاك ، فأنت بحاجة إلى معرفة وظيفة كل نواة: 1 بيانات الإخراج ( ) 2 بيانات الإخراج (-) 3 بيانات الإدخال ( ) 4 محجوزة لاستخدام الهاتف 5 محجوزة لاستخدام الهاتف 6 لإدخال البيانات (-) 7 مخصصة لاستخدام الهاتف 8 محجوزة لاستخدام الهاتف ، يمكن ملاحظة أنه على الرغم من أن الزوج الملتوي يحتوي على 8 أسلاك أساسية ، إلا أن 4 منها فقط تستخدم بالفعل في الشبكة المستخدمة على نطاق واسع حاليًا. الجذور ، وهي الأولى والثانية والثالثة والسادسة ، تلعب دور استقبال وإرسال الإشارات على التوالي. 4 و 5 و 7 و 8 هي خطوط ثنائية الاتجاه ، محفوظة للاستخدام. ومع ذلك ، عندما تعمل الشبكة فوق مؤشر M ، عادة ما تستخدم جميع النوى الثمانية. على سبيل المثال ، ليس فقط 1 3 2 6 ولكن أيضا ثمانية النوى يجب أن تستخدم للفئة 6 والفئة 6 الكابلات ، وإلا فإن تشغيل الشبكة ستكون غير مستقرة. تجريد كابل الشبكة ، يمكننا أن نجد أن الكثافة المتعرجة للأزواج الأربعة من الأزواج الملتوية ليست هي نفسها. تحتوي الأزواج البرتقالية والخضراء المستخدمة لنقل البيانات على دوران متعرج أكثر بكثير من الأزواج البنية والأزرق المستخدمة لأغراض التأريض وغيرها من الأغراض العامة ، لذلك يوصى به عندما تصنع عادة سترات ، ترتيبها بدقة في ترتيب 568 ب.

غالبًا ما أسمع الناس يقولون: "أحب أن أصنع خطوطًا بالترتيب الذي اعتدت عليه ، هل يمكن استخدامها ؟" يمكنك استخدام هذا في المنزل بشكل عرضي ، ولكن إذا كنت في مشروع ، فيجب أن تكون أكثر صرامة وتتبع طلب الخط. خلاف ذلك ، سيتم فقدان دور الزوج الملتوي. إن توهين نقل البيانات خطير ، ويتم تقليل مسافة الإرسال إلى حد كبير. هنا نريد أن نؤكد أنه إذا كنت تصر على ترتيب تسلسل الأسلاك وفقًا لعاداتك الخاصة ، يجب عليك وضع النويتين 1 و 3 على زوج من الأزواج الملتوية ، والنوى 2 و 6 على زوج من الأزواج الملتوية.
