كيف يمكن تمييز وظائف كابلات الشبكة المحمية ، والكابلات المزدوجة الملتوية ، وكابلات الشبكة فائقة الحماية من النوع 5 ؟

كابل الشبكة ، كجزء من تصميم وبناء الأسلاك المتكاملة ، هو الوسيط الأساسي لمعظم أنظمة نقل المعلومات. أهميتها واضحة بذاتها. ستقوم هذه الورقة بتحليل الدور الرئيسي لكابل الشبكة المحمي. ما هو الزوج الملتوي ؟ ما هي STP و SFTP و UTP و FTP و ASTP على التوالي ؟ سوبر 5 كابل شبكة محمية مزدوجة من ماذا ؟ ما هو كابل الشبكة المحمي بواحد من الفئة الفائقة 5 ؟ ما الفرق بين كابل الشاشة المزدوجة والكابل غير المحمي ؟ كيفية التمييز بين سوبيركلاس خمسة خطوط ؟ كيف نميز بين ستة خطوط فائقة ؟

1. ما هي الوظيفة الرئيسية لكابل الشبكة المحمي ؟

تُستخدم كابلات الشبكة المحمية في البيئات ذات التداخل القوي. سيؤدي التداخل إلى إرسال إشارة متقطعة أو حتى متقطعة. يمكن أن تكون الكابلات المحمية مقاومة جيدة للغاية للتداخل ، وتحافظ على النقل الطبيعي ، ولها أداء جيد في السرية ، وهيكل حماية سلكي للحد من التداخل المتبادل بين الكابلات له ميزة خلقية ، حماية الإشارات الكهرومغناطيسية للعالم الخارجي ، لا يمكن فقط إحباط منع التسرب الكهرومغناطيسي للسلك نفسه في نفس الوقت ، كما لا تطلق إشارة اضطراب تؤثر على عمل الكابلات الأخرى ، ويمكن منع المعلومات التي يتم النقر عليها.

في كابل الشبكة المحمي ، يوجد سلك نحاسي ، أي الكابل الأرضي. يمكنك استخدام مقبس RJ45 المحمي ، ويتم وضع طرف واحد من خط العادم عند الاستخدام. السلك الأرضي أفضل في حماية الإشارات الخارجية. تحتاج كابلات الشبكة المحمية إلى أن تكون خطوط متينة ومحمية للحد من تأثير التداخل القوي على إشارات الشبكة. لا تستخدم كابلات الشبكة المحمية عند الضرورة لأن كابلات الشبكة المحمية لها متطلبات أسلاك عالية. يجب أن تكون كابلات الشبكة المحمية مكونات متينة ومحمية في النظام. إذا كان التأريض ليس جيدًا ، فسيكون التأثير ضعيفًا جدًا.

إذا كانت الأرض غير صحيحة ، فإن مقاومة التأريض كبيرة جدًا أو غير متساوية الإمكانات الأرضية ، ستسبب ضوضاء أرضية ، أي أن أحدها يولد فرقًا في الجهد الكهربائي عند ساعتين في قناة النقل ، بحيث تكون طبقة التدريع المعدنية للتداخل الحالي ، يتم تشكيل طبقة التدريع واحدة من أكبر مصادر التداخل ، متطلبات الأسلاك كابل محمية أكثر صرامة ، هناك حاجة إلى جميع الأجزاء مع أداء التدريع ، وأنه يحتاج إلى نظام التأريض جيدة. في البناء الفعلي ، من الصعب أن تكون أرضي تماما. ونتيجة لذلك ، تصبح طبقة الحماية نفسها أكبر مصدر للتداخل ، وقد يكون الأداء أسوأ من أداء الزوج الملتوي غير المحمي.

2. ما هو الزوج الملتوي ؟ لماذا تويستيس ؟

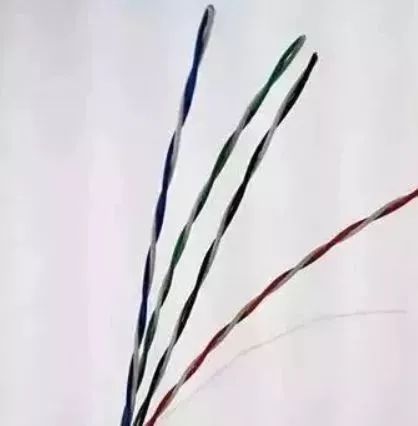

(1) زوج ملتوي: كوسيط نقل ، مصنوع من سلكين نحاسي رفيعين ملفوف بمادة عازلة بنسبة معينة.

(2) لماذا تريد أن تهب اثنين من الكابلات الملتوية الزوج: لأن لف المتبادل يغير الخصائص الكهربائية الأصلية للكابل ، والتي لا يمكن أن تقلل فقط من الحديث المتبادل الخاص بهم ، ولكن أيضا منع تداخل الإشارات الأخرى على الكابل إلى أقصى حد.

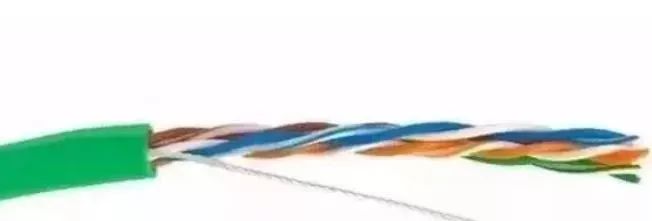

تظهر الصورة خمسة أنواع فائقة من الأزواج الملتوية ، تتكون من أربعة أزواج من الأسلاك المتشابكة ، ما مجموعه ثمانية أسلاك. الزوج الملتوي هو نوع من وسائط النقل الأكثر استخدامًا في هندسة الأسلاك الشاملة. إنه نوع من سلك التوزيع العام المصنوع من التواء بين سلكين معزولين بشكل متبادل وفقًا لمواصفات معينة. إنه ينتمي إلى وسيط إرسال شبكة اتصالات المعلومات.

تتميز STP و SFTP و UTP و FTP و ASTP

STP: أسلاك زوجية ملتوية محمية بشكل مستقل. تتم إضافة طبقة رقائق الألومنيوم خارج الأسلاك الأساسية. يحتوي كل زوج من الأسلاك على طبقة حماية من رقائق الألومنيوم لتقليل توهين الإشارة. هناك أيضًا طبقة حماية مضفرة معدنية لكل أربعة أزواج من الروابط السلكية ، والتي وصلت إلى المعيار الهيكلي لسبعة أنواع من الشبكةكابلات ork. مناسبة لشبكة عالية السرعة ونقل عالي الأمان ، يمكن أن تدعم تحديثات التطبيقات المستقبلية ، يمكن توحيد منصة الكابلات ، نقل معلومات الوسائط المتعددة معًا.

SFTP: كابل مزدوج الزوج الملتوي المحمي. تتم إضافة شبكة مضفرة على أساس رقائق الألومنيوم من STP. عادة ، شبكة مضفرة مصنوعة من أسلاك المغنيسيوم الألومنيوم وشبكة النحاس المعلبة. تكمن ميزته في التخفيض الفعال للمجال المغناطيسي البيئي ، وتداخل الإشارة ، ودرجة التوهين المنخفضة للإشارة الداخلية. ضعف هو الجنس الناعم هو فقير ومكلف ، وهذا النوع من يوفر سلك مكافحة التدخل ونقل سرية للغاية ، في مشروع الأسلاك المهنية للبيئة الخاصة المعمول بها.

UTP: كابل الزوج الملتوي غير المحمي هو سلك نظام الكابلات الأكثر استخدامًا في السوق المشتركة. يتم استخدامه لتطبيقات الشبكة الشائعة مع عرض النطاق الترددي للإرسال أقل من ، بدون متطلبات أداء خاصة. يلبي الأداء العام المتطلبات ، والسعر منخفض ، والبناء والصيانة مريحة. ومع ذلك ، فإن أقصى أداء لهذا النوع يدعم فقط نظام الكابلات مع ستة أنواع من كابلات الشبكة.

FTP: إنه سلك زوج ملتوي محمى برقائق الألومنيوم. يتميز بمزايا عرض النطاق الترددي الكبير ، وقدرة معينة على مكافحة التداخل ، وتخفيف الإشارة المنخفضة ، واستعادة الدخان المنخفض ، وعدم وجود الهالوجين ، وحماية البيئة.

ASTP: هذا هو ، كابل الشبكة المحمي المدرع المزدوج (كابل) هو كابل شبكة خاص مزدوج الحماية. على أساس الخط المزدوج المحمي أعلاه ، الطبقة الخارجية هي طبقة تدريع الشريط الصلب. عند استخدامها ، يتم تأريض طرفي طبقة تدريع الشريط الصلب ، ويتم تأريض طرف واحد من الطبقة الداخلية المحمية. بالإضافة إلى تأثير السلك المحمي المزدوج ، تكون القوة أعلى ، والتي يمكن استخدامها لأنظمة الأسلاك مع تلف القوارض المتكرر أو متطلبات مقاومة للانفجار. بشكل عام ، يكون السلك المحمي أغلى من الأسلاك غير المحمية من حيث التكلفة والتركيب ، وأداء الانحناء أسوأ قليلاً. لكنها مناسبة لبعض البيئة الخاصة وأسلاك نظام الشاشة. يمكننا فهم وضعهم الخاص بعد الاختيار المعقول ، وتحسين التكلفة وتأثير الأسلاك.

ما هو كابل الشبكة المحمي بواحد من الفئة الفائقة 5 ؟

النظام بأكمله هو جميع معدات التدريع ، بما في ذلك كابلات الشبكة ، وحدات ، بلورات ، الخ. مقارنة مع 5 كابلات شبكة فائقة غير محمية ، بالإضافة إلى الأسلاك الملتوية وحبال الحشو ، الطبقة الخارجية ملفوفة برقائق الألومنيوم ، والتي يمكن أن تقلل من الإشعاع. إذا كان الإشعاع الكهرومغناطيسي شديدًا ومتطلبات نقل البيانات صارمة ، فإن كابل الشبكة الأحادي المحمي من الفئة الفائقة 5 موثوق به.

ما هو كابل الشبكة المحمي المزدوج super 5 ؟

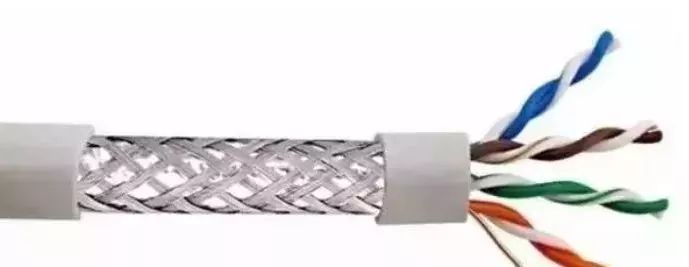

كابل الشبكة المحمي مزدوج الملفوف بطبقة من رقائق الألومنيوم حول الزوج الملتوي وله طبقة من الشبكة المجدولة المعدنية ، وهو مناسب للشبكات عالية السرعة ونقل الإرسال عالي الأمان لتقليل الإشعاع. سلك التدريع مناسب لمجال التطبيقات لإشارة موجة وتر الإشارة عالية التردد والأسلاك بين طرف الرصاص للتواصل مع المستخدم وإطار التوزيع لنظام الأسلاك المتكاملة السكنية.

ما الفرق بين كابل الشاشة المزدوجة والكابل غير المحمي ؟

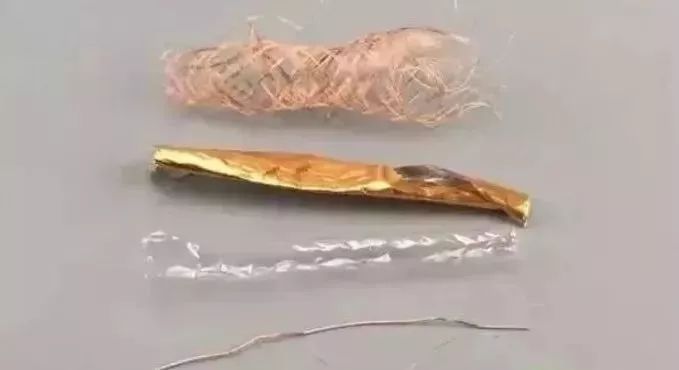

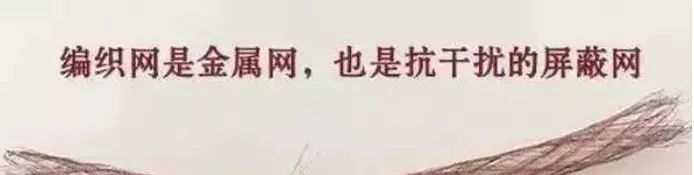

يشير كابل الشبكة المحمي إلى كابل الشبكة مع طبقة حماية بالداخل ، وتشير طبقة التدريع إلى رقائق الألومنيوم والشبكة المنسوجة. درع كابل درع واحد هو فقط طبقة من ورق رقائق الألومنيوم ، كابل مزدوج محمية خارج زوج الأسلاك ملفوف بطبقة من رقائق الألومنيوم ، وطبقة من شبكة شبكة معدنية ، كابل شاشة مزدوجة والكابل المحمي هو وفقا لبيئة استخدام مختلف للتمييز ، الكابل المحمي المزدوج هو أساسا مع بيئة تداخل قوية ، يتم استخدام الكابل المحمي في كل يوم عادي في بيئة الشبكة.

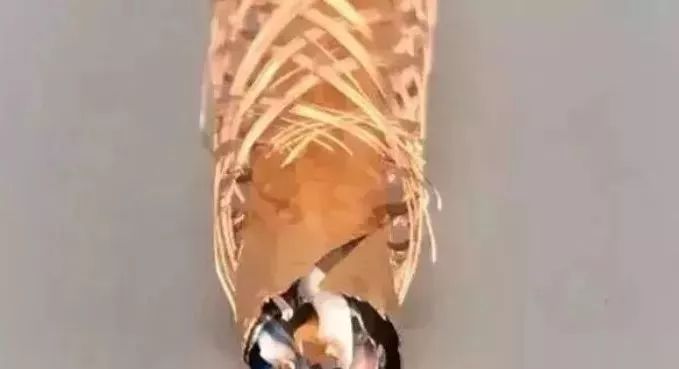

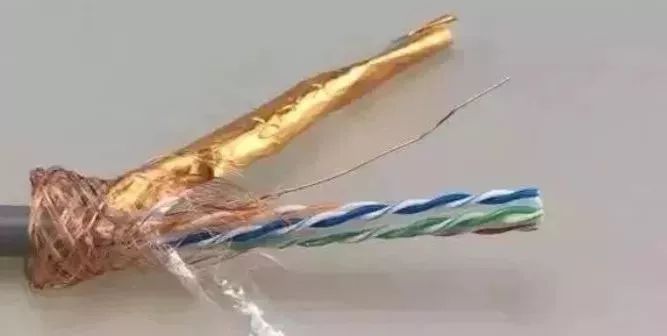

(1) درع مزدوج: يسهل تمييز كبل الشبكة وكابل الشبكة غير المحمي عن بعضهما البعض من حيث الهيكل الداخلي. يحتوي كبل الشبكة المحمي المزدوج على طبقة من شبكة الحماية المعدنية وطبقة من رقائق الألومنيوم بالداخل. يُعرف كبل الشبكة المحمي المزدوج أيضًا باسم شبكة حزام الشاشة المزدوجةكابل العمل. يحتوي كبل الشبكة غير المحمي على أربعة أزواج فقط من كابلات الشبكة.

(2) الكابل: يتم لف أزواج الأسلاك الداخلية بإحكام معًا في اتجاه عكس اتجاه عقارب الساعة ، مما يساعد على تقليل التداخل الداخلي والتداخل الخارجي. في بيئة الشبكة المشتركة ، لا يؤثر التداخل الكهرومغناطيسي الضعيف على كابل الشبكة غير المحمي ، ويتم لف النواة داخل كابل الشبكة في أزواج. طول الالتواء لكابل الشبكة هو طول زوج من الكابلات الملتوية. إنه طول الالتواء ويشير إلى مدى إصابة كل زوج من الكابلات.

كل زوج من الكابلات داخل كابل الشبكة ملتوي عكس اتجاه عقارب الساعة ، وتختلف المسافة الملتوية لكل زوج. يغير هذا اللف المتبادل الخصائص الإلكترونية الأصلية للكابل ، والتي يمكن أن تقاوم بعض التداخل الكهرومغناطيسي الخارجي ، وتقلل مشكلة التداخل الناتجة عن الإشارة الخاصة بها.

عندما توجد الأسلاك ، تؤثر بيئة التداخل القوية على تأثير نقل الشبكة ، يمكن أن يؤدي الأمر الخطير إلى انقطاع إشارة الإرسال ، أو بيئة الأسلاك لخطوط الطاقة ذات الجهد العالي أو تبسيط المعدات الصوتية ، إشارة نقل الشبكة ظاهرة غير مستقرة أكثر وضوحا ، مثل هذا النوع من الوضع سوف تستخدم كابلات مزدوجة لحماية إشارة التدخل ، للحفاظ على إشارة نقل الشبكة العادية.

(3) كابلات محمية مزدوجة: في عملية الأسلاك أكثر تعقيدًا من الكابل المحمي ، تتطلب نظام أسلاك ، هناك حاجة إلى جميع الأجزاء مع أداء التدريع ، وتحتاج إلى نظام أرضي جيد ، إذا كانت الأرض سيئة ، اجعل الدرع مصادر تدخل ، في أكبر أداء قد يعود حتى لا يساوي غير محمية كابل الملتوية زوج ، لذلك يتم استخدام كابل محمية عند الضرورة.

كيف تعرف الطبقة الخارقة خمسة خطوط ؟

1. تحقق

(1) تتم طباعة القط 5e على جسم الخيط لأكثر من خمس فئات.

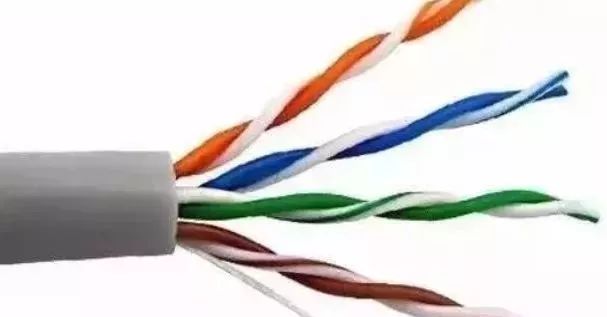

(2) هناك أربعة أزواج من الأزواج الملتوية في الجلد: الأزرق والأزرق والأبيض والبرتقالي والبرتقالي والأبيض والأخضر والأخضر والأبيض والبني والأبيض.

(3) يوجد أيضًا حبل (نعل) ، يُشار إليه باسم حبل الشد ، الذي يستخدم لتحسين قوة الشد للكابل والزوج الملتوي في الجلد عبر الإنترنت لكابل الشبكة الداخلي.

2. تحديد

يتم تصنيف كابلات الشبكة الفائقة 5 في كابلات شبكة غير محمية ومحمية. الاختلافات هي كما يلي: كابلات الشبكة المحمية مقسمة إلى كابلات شبكة محمية واحدة (زوج ملفوف بطبقة من رقائق الألومنيوم) وكابلات شبكة مزدوجة الحماية (على أساس رقائق الألومنيوم بطبقة من الشبكة). يمكن لكابلات الشبكة المحمية أن تمنع بشكل فعال تداخل الإشعاع الكهرومغناطيسي من الأسلاك الأخرى عالية الطاقة ومصادر الطاقة القوية ، وتقلل بشكل كبير من معدل خطأ البتات في إرسال الإشارات ، وتلعب دور تداخل التدريع.

3. تصنيف

تنقسم مواد كابلات الشبكة الخمسة الفائقة إلى مجموعة متنوعة من النحاس الخالي من الأكسجين والبرونز والألومنيوم المطلي بالنحاس والنحاس المطلي بالفضة وأربعة حديد وأربعة ألمنيوم ، إلخ. أربعة الحديد أربعة الألومنيوم هي واحدة من أسوأ نوعية. سيتم حرق الألمنيوم المطلي بالنحاس والألومنيوم المطلي بالنحاس على الفور عندما يلتقيان بالنار. بعد الحرق ، سيتم كسرها على الفور. البرونز معروف أيضًا بالنحاس المطلي ، والطبقة الخارجية ملفوفة بطبقة من النحاس الخالي من الأكسجين. النحاس الخالي من الأكسجين هو النحاس الخالي من الأكسجين بغض النظر عن عدد الطبقات المكشط السطح ولن يتغير لون النحاس الأساسي.

في الواقع ، هناك 4 أزواج من كابل الزوج الملتوي ، حبل الملء والجلد الخارجي. في الهواء الطلق أكثر من الطبقة الخارجية للماء PE الداخلي ، والتي تلعب بشكل رئيسي دور مقاوم للماء والرطوبة. عمر الكابلات الخمسة الفائقة حوالي 10 سنوات.

كيف نميز بين ستة خطوط فائقة ؟

1. انظر إلى الهيكل

هيكل عظمي متقاطع ، ستة أنواع من الأسلاك ، مقارنة مع خمسة أنواع من الأسلاك في وسط هيكل عظمي متقاطع عازل ، كابل الشبكة أربعة أزواج من الأزواج الملتوية هي plaفي أربعة أخاديد ، يمكن لهذا الهيكل تحسين خصائص توازن الكابل ، مقارنة مع خمسة أنواع من الأسلاك ، وستة أنواع من أداء الأسلاك أسرع وأفضل.

2. المظهر

تتم طباعة جسم النوع السادس من الأسلاك مع شعار القط 6 ، في حين يتم طباعة جسم النوع الخامس الفائق من الأسلاك مع القط 5. علاوة على ذلك ، فإن النواة النحاسية للأنواع الستة من الأسلاك أكثر سمكًا وأكبر من الأسلاك الخمسة.

3. الأداء

هناك اختلاف مهم بين الفئة 6 والفئة الفائقة 5 وهو أنه يحسن الأداء من حيث الحديث المتبادل وفقدان الإرجاع. في الواقع ، أكبر فرق بين الفئة 5 والفئة الفائقة 5 هو أن خط الفئة 5 الفائق لديه تحسن أكبر في الأداء ، حيث لا يحتوي خط الفئة 5 على سلك سحب.
