مبادئ ومشاكل استخدام تكنولوجيا التصوير الحراري لقياس درجة حرارة جسم الإنسان وشاشة (2)

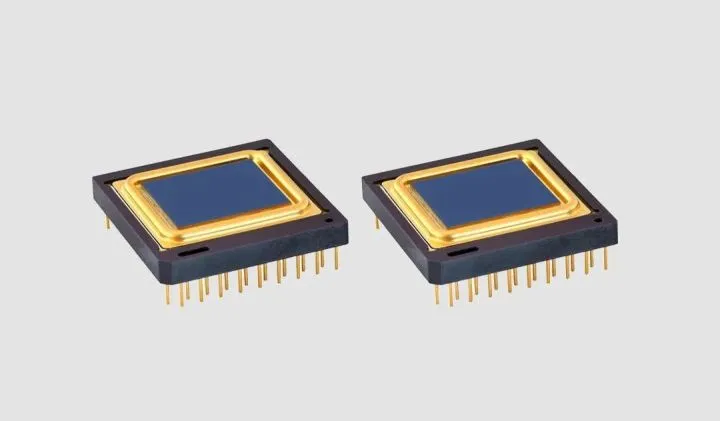

1. كاشف على أساس مبدأ المقاومة قياس الإشعاع الجزئي

يتأثر الثرمستور بالأشعة تحت الحمراء وسيغير درجة حرارته ، مما يغير بدوره قيمة المقاومة للمقاومة. يمكن الحصول على قيمة الأشعة تحت الحمراء من خلال قراءة تغير الجهد الناتج عن تغيير قيمة المقاومة.

التصوير الحراري يستخدم هذا المبدأ في الغالب. بشكل عام ، الأجهزة الصناعية والطبية غير مبردة ، في حين تستخدم التطبيقات العسكرية بشكل عام نماذج مبردة. وفقًا لمواد الثرمستور المختلفة ، هناك حلول تستخدم أكسيد الفاناديوم (VOx) والسيليكون غير المتبلور (α-Si). تشمل الشركات الرائدة FLIR و ULIS الأجنبية ، الأشعة تحت الحمراء دليل المحلية ، تكنولوجيا Dali ، تكنولوجيا Raytron ، Hikmicro (شركة تابعة لـ Hikvision) ، إلخ.

2. بعض القضايا التي يجب مراعاتها

العلاقة بين الإشارة التي تم الحصول عليها من كاشف التصوير الحراري ودرجة حرارة الكائن ليست خطية ، وبالتالي فإن المشكلة معقدة للغاية ، ومن الصعب بالنسبة لنا الحصول على درجة حرارة جسم الإنسان أكثر دقة. ولكن يمكننا العمل بجد من الجوانب التالية:

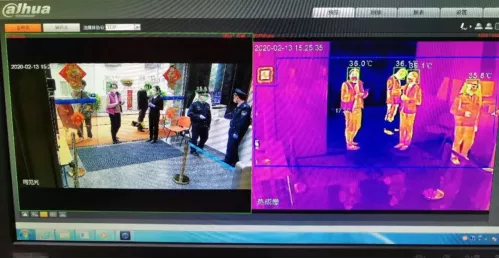

تعامل مع الأشخاص كأجسام سوداء ، واستخدم خوارزميات AI لتحديد مناطق قياس درجة الحرارة وتحديد استراتيجيات المعايرة في الوقت الفعلي عبر الإنترنت. تستخدم بعض كاميرات قياس درجة الحرارة AI هذا النهج.

إضافة جسم أسود إلى مشهد التطبيق ، معايرة عبر الإنترنت في الوقت الفعلي. على الرغم من أن هذه الطريقة مزعجة ومكلفة ، إلا أن البيانات المقاسة أكثر دقة ، ويمكن أن تصل الدقة الفعلية إلى ± line.

في الوقت الحالي ، تعتمد بعض مداخل ومخارج مترو قوانغتشو هذه الطريقة ، وهي طريقة أكثر مسؤولية.

هناك مشكلة أخرى تتعلق بتوقيت الوقت عند استخدام معايرة الجسم الأسود. بشكل عام ، عندما تكون درجة الحرارة الداخلية والبيئة مستقرة نسبيًا ، يمكن استخدام هذا المعيار لفترة أطول بعد المعايرة. ومع ذلك ، إذا تغيرت البيئة ودرجة الحرارة بمرور الوقت ، فيجب إعادة معايرتها. على سبيل المثال ، كاميرا تصوير حراري معينة محمولة باليد من Hikmicro لديها دقة قياس درجة الحرارة تبلغ ≤ ± ± ، وقد لوحظ على وجه التحديد أن معايرة واحدة صالحة خلال نصف ساعة.

بدون جسم أسود ، يجب أن تكون دقة قياس درجة الحرارة الأكثر دقة لكاميرا التصوير الحراري بالأشعة تحت الحمراء هي ± ، ℃. دقة ميزان حرارة الجبهة هو عموما ± ± ℃ ، وأفضل مسافة اختبار موصى بها هي 3 +-5. بالنسبة لبعض لوحات قياس درجة حرارة الوجه الحالية ، فإن أفضل مسافة اختبار موصى بها هي way-15m إذا كانت قادرة على تلبية احتياجات التعرف على الوجه. إذا كانت مسافة قياس درجة الحرارة أبعد ، فإن الدقة ستنخفض بالتأكيد ، وهناك حاجة إلى طريقة أفضل للتعويض.

FLIR ، الشركة الرائدة في كاميرات التصوير الحراري ، لا تنصح باستخدام معدات التصوير الحراري لقياس وقراءة درجة حرارة جسم الإنسان مباشرة. أنها توفر فكرة أخرى. استخدم كاميرا تصوير حراري لمعرفة الأشخاص الذين يعانون من درجات حرارة جسم عالية في الحشد ، ثم قم بإجراء قياس درجة حرارة ثانية للتأكيد. الاختبار الكمي صعب ، ولكن الاختبار النوعي أسهل.

فيما يتعلق بمعيار درجة الحرارة الخاص بـ way ℃. يجب عزل الأشخاص الذين يعانون من درجة حرارة الجسم ≥ من ℃. يقترح الخبراء الطبيون هذا المعيار ، لأن الأشخاص الذين يعانون من درجة حرارة الجسم ≥ ، ينتمون إلى الحمى. في التشغيل الفعلي ، ما إذا كنا قد حددنا المعيار أيضًا على أنه ℃ عند الاختبار باستخدام معدات قياس درجة الحرارة بالأشعة تحت الحمراء ؟ هذه المسألة تحتاج إلى دراسة جدية.

تم دمج وحدة كاميرا التعرف على الوجه وشريحة التصوير الحراري ، ويجب النظر في تبديد الحرارة. من الضروري التأكد من أن درجة الحرارة المحيطة لرقاقة التصوير الحراري مستقرة ، بحيث لا ترتفع درجة الحرارة بسبب العمل طويل الأجل وتؤثر على دقة الكشف.
